Проекты: Отладочная плата Intel Cyclone 10GX

Отладочная плата Intel Cyclone 10GX

Устройство предназначено для обработки потока данных, получаемого с разъёма FMC, и передачи его в 10 Gigabit Ethernet. В качестве ядра используется чип из нового семейства Intel FPGA – Cyclone 10GX.

С одной стороны на разъём FMC выведены LVDS-каналы и высоко-скоростные приёмо-передатчики. С другой стороны – два интерфейса SFP/SFP+ для 1G/10G Ethernet, к которым можно подключать как SFP-модули, так и кабели Direct Attach.

Плата работает в stand-alone режиме от адаптера 12 В. Расчётное потребление платы – не более 8 Ватт.

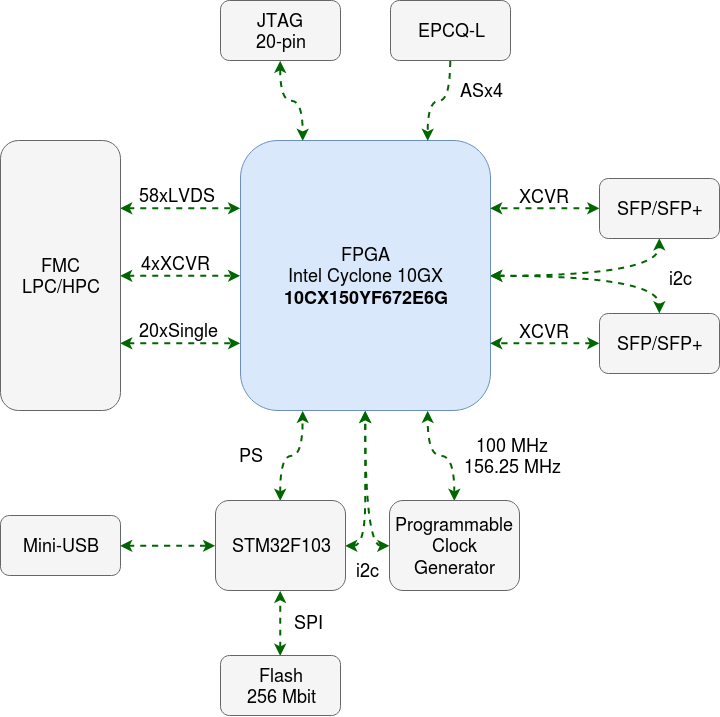

Блок-схема

FPGA

Используется чип 10CX150YF672E6G со следующими характеристиками:

  • технология 20 нм
  • 150K LEs (54.7K ALMs)
  • 312 умножителей 18x19
  • или 156 умножителей c переменной точностью (156 умножителей с одиночной точностью)
  • 9.5 мегабит встроенной блочной памяти, 475 блоков M20K
  • максимальная скорость LVDS – 1.4 гигабит/с
  • высокоскоростные интерфейсы XCVR – до 12.5 гигабит/с

Поддерживается миграция на другие чипы семейства: 10CX105 и 10CX220.

Совместимость с FMC-устройствами

Плата полностью совместима c FMC LPC (Low Pin Count) по стандарту Vita 57 и поддерживает подключение следующих устройств:

FMC HPC (High Pin Count) поддерживается частично. Совместимые устройства:

Подробное описание преимуществ семейства см. здесь.

Применение

  • Оценка возможностей семейства Cyclone 10GX
  • Обработка информации 10G Ethernet
  • Real-time обработка видео-сигнала
  • Real-time обработка аналоговых сигналов с АЦП
  • Сбор информации с АЦП и отправка по 1G/10G Ethernet

Спецификации

FMC-интерфейс

  • FMC разъём для LVDS интерфейсов: полное соответствие LPC (Low Pin Count) по VITA57
  • Количество LVDS-интерфейсов: 58x LVDS (HPC) + 20 single
  • Максимальная скорость LVDS: 1.434 гигабит/с
  • Количество высокоскоростных интерфейсов: 4x XCVR
  • Максимальная скорость XCVR: 12.5 Gbps

Ethernet

  • 2xSFP/SFP+ разъёма для подключения 1G/10G Ethernet
  • Поддержка кабелей Direct Attach
  • Встроенный 1G/10G PHY в FPGA. Потребление PHY на 10G – 168 мВт

Другие интерфейсы

  • JTAG (10-pin) для отладки FPGA
  • USB для обновления прошивки

FPGA

  • 10CX150YF672E6G
  • Доступная миграция: 10CX105YF672E6G, 10CX220YF672E6G
  • Конфигурационная flash: QSPI 256 Mbit
  • Смена прошивки: JTAG, USB
  • Контроллер смены прошивки: STM32 MCU
  • Тактовая частота: 156.25 МГц, 100 МГц

Питание

  • Внешний адаптер 12 В
  • Примерное потребление 8 Ватт

Размеры, вес

  • Длина: 130 мм (5.1”)
  • Ширина: 100 мм (4”)
  • Вес: ~100 г.

Внешний вид

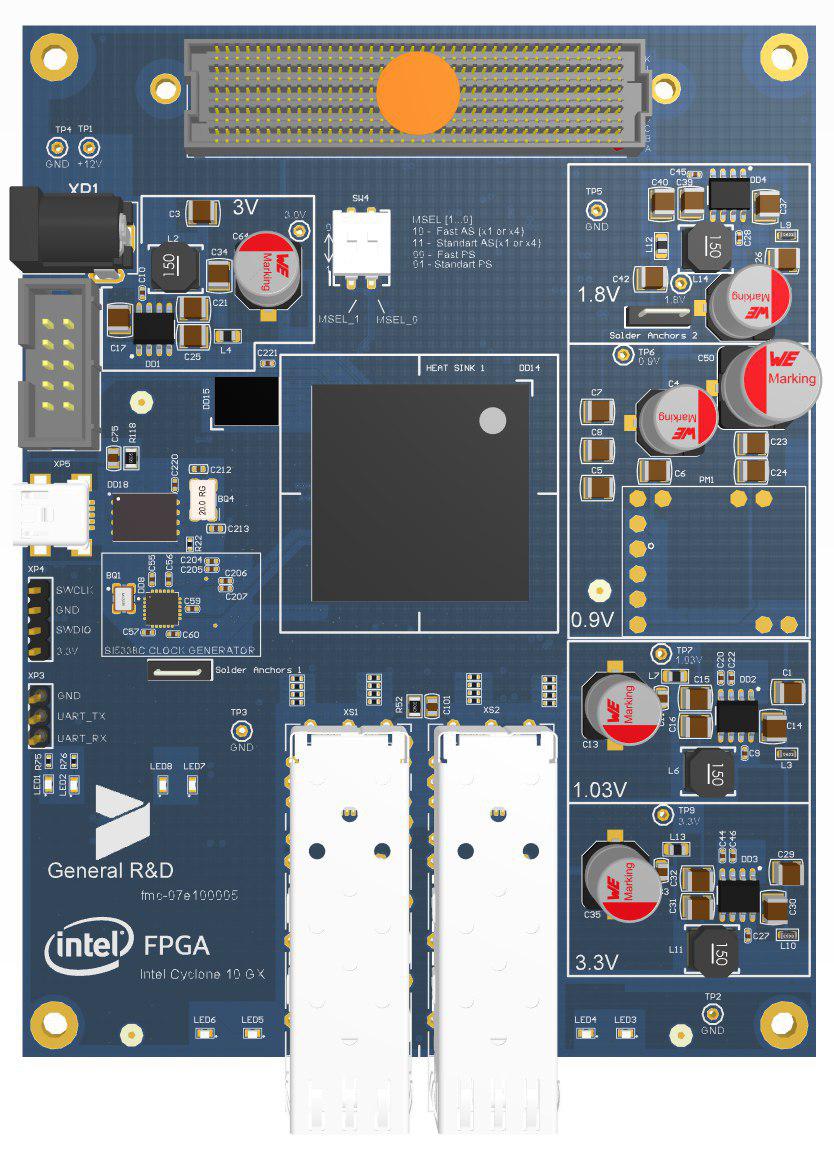

Top

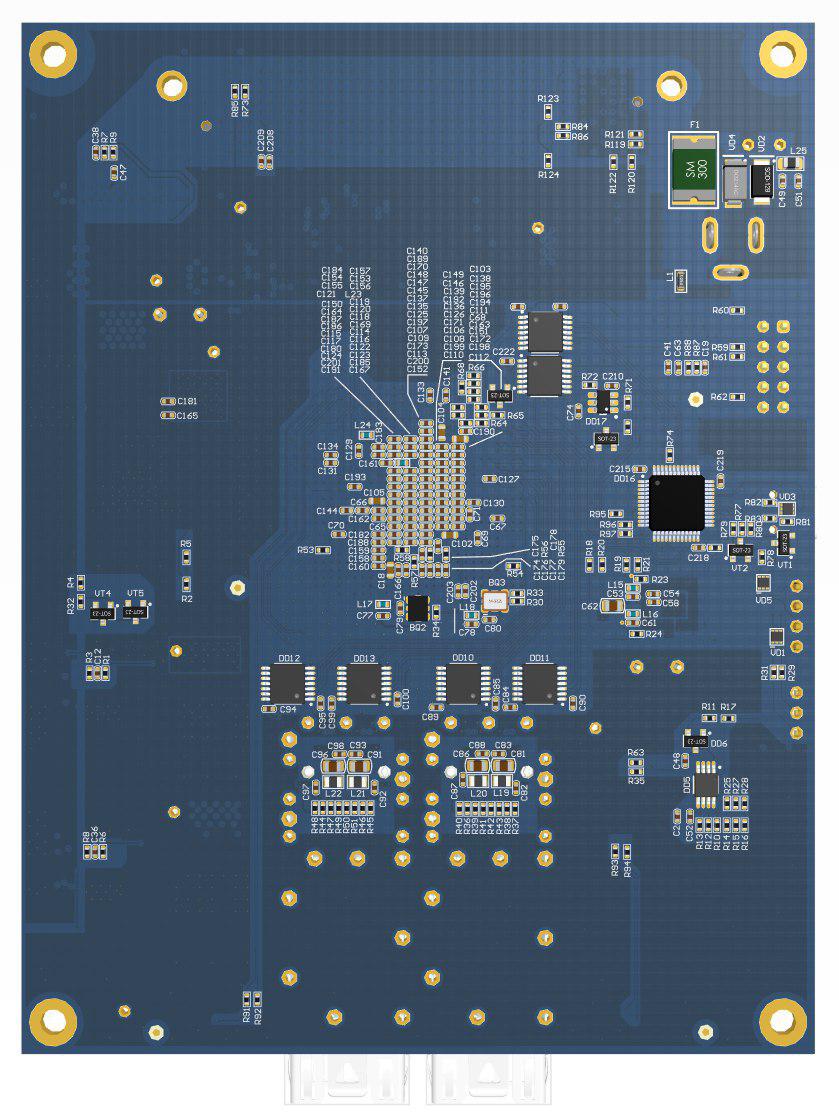

Bottom
